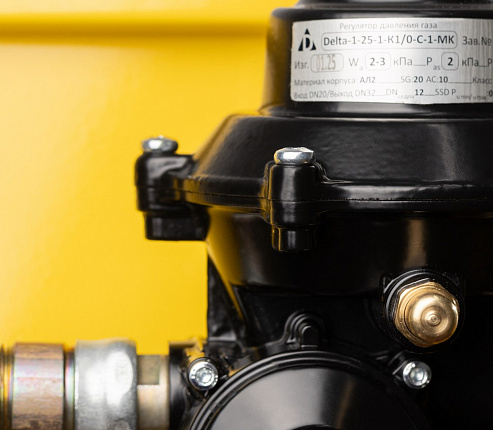

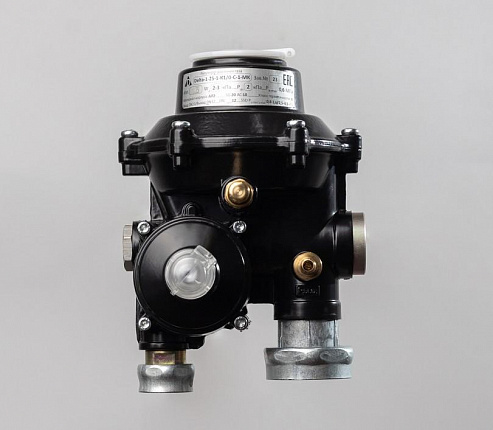

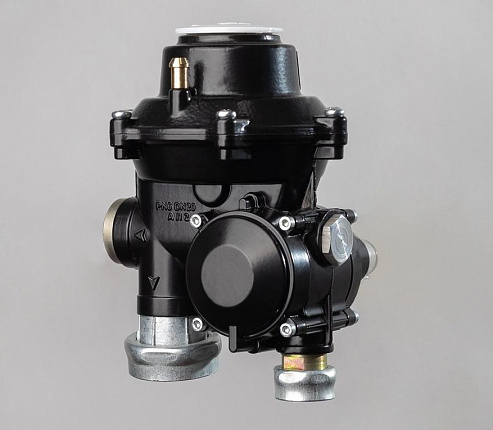

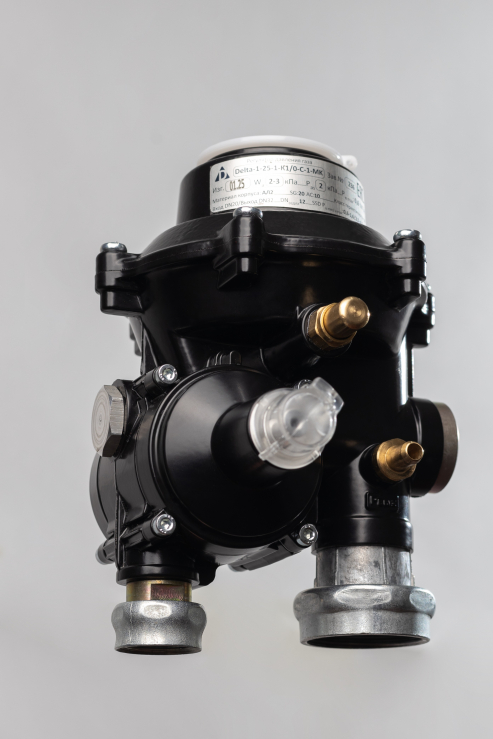

Регулятор давления газа (регулятор) является высоко-комбинированным устройством, которое позволяет безопасно обеспечить природным газом, индивидуальные жилые дома или другие объекты, где совокупное потребление газа не превышает 25 м. куб./ч.
Регулятор обладает всем необходимым набором устройств:

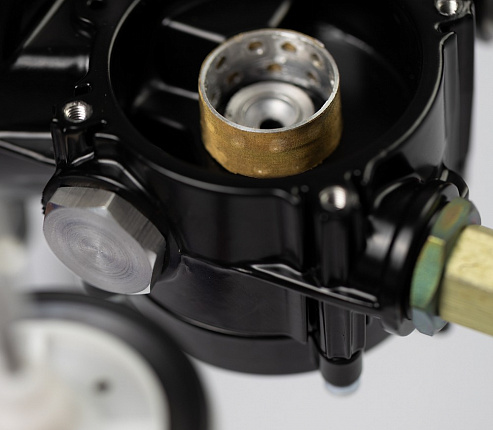

- встроенный фильтр газа, который защищает и сам регулятор, и все оборудование, установленное в доме или на другом объекте, для которого применен данный регулятор;
- встроенный стабилизатор давления, который позволяет исключить влияние такого фактора как колебание давления во входном трубопроводе на работу регулятора и на работу домового оборудования;
- встроенная система безопасности, в которую входят:
а) Защитный клапан, защищающий от скачков давления или ненормированного повышения давления внутри трубопровода
б) Защитный клапан, предотвращающий выбросы газа при разрыве или повреждении газопровода, смонтированного после регулятора
в) Предохранительный клапан, позволяющий обеспечить кратковременную стабилизацию давления в выходном трубопроводе при возможных всплесках давления при включении или отключении источников потребления газа, установленных внутри дома или объекта газоснабжения
- Рабочая среда: Природный газ по ГОСТ5542-2014, паровая фаза сжиженного газа по ГОСТ 20448-2018
- Номинальное давление, МПа: PN 6
Климатическое исполнение УХЛ 1 по ГОСТ 15150-69 |
от -40 до +60 |
Максимальное рабочее давление на входе |
Pemax, 0,6 МПа |
Диапазон входного давления |
bpe, 0,05-0,6 МПа |
Диапазон заданных значений выходного давления |
Wa, 2-3 кПа |
Максимальная пропускная способность |
Qmax, 25 нм3/ч |
Класс точности регулирования |
AC, ±10 % |
Класс давления полного закрытия |
SG, +20 % |
Диаметр седла |
DN седла, 12 мм |
Диапазон настройки срабатывания клапана ПСК, |
2,5-3,5 кПа |
Класс точности открытия клапана ПСК, |
±5 % |
Диапазон настройки |
|
срабатывания клапана ПЗК: |
|
- по понижению вых. давления SSD Pu min, |
0,6-1,6 кПа |
- по повышению вых. давления SSD Pu max, |
2,5-4,5 кПа |
Класс точности срабатывания |
AG, ±10 % |
Время срабатывания |
ta, ≤1 c |
Класс герметичности рабочего |
|
и защитного клапана (ПЗК) |
Класс «А» по ГОСТ 9544-2015 |
Настройка выходного давления, |
2 кПа |
Настройка защитного клапана по повышению давления, |
3,0 кПа |
Настройка предохранительного клапана, |
2,7 кПа |
Показатели надежности |
|
Средний срок службы, |
30 лет |
Назначенный срок службы, |
30 лет |
Наработка на отказ, |
44000 часов |
МС

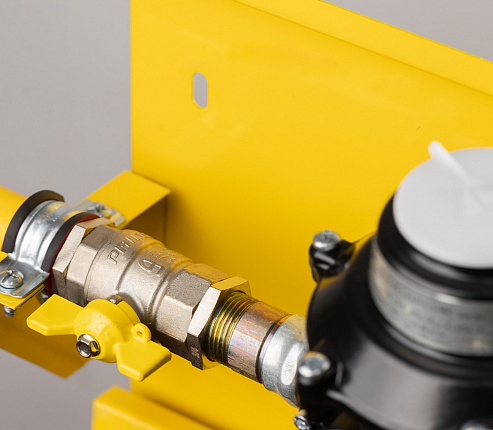

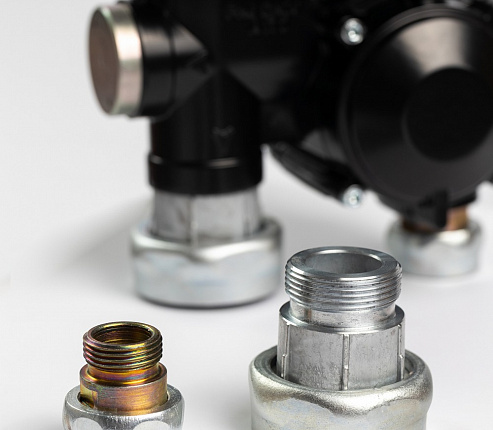

Монтажный комплект для подключения регулятора
SC

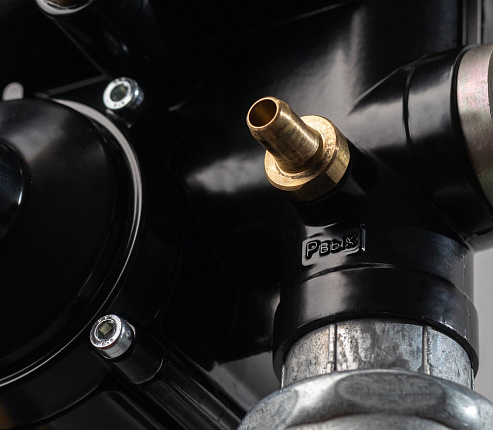

Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
Описание
Регулятор давления газа (регулятор) является высоко-комбинированным устройством, которое позволяет безопасно обеспечить природным газом, индивидуальные жилые дома или другие объекты, где совокупное потребление газа не превышает 25 м. куб./ч.
Регулятор обладает всем необходимым набором устройств:
- встроенный фильтр газа, который защищает и сам регулятор, и все оборудование, установленное в доме или на другом объекте, для которого применен данный регулятор;
- встроенный стабилизатор давления, который позволяет исключить влияние такого фактора как колебание давления во входном трубопроводе на работу регулятора и на работу домового оборудования;
- встроенная система безопасности, в которую входят:
а) Защитный клапан, защищающий от скачков давления или ненормированного повышения давления внутри трубопровода
б) Защитный клапан, предотвращающий выбросы газа при разрыве или повреждении газопровода, смонтированного после регулятора
в) Предохранительный клапан, позволяющий обеспечить кратковременную стабилизацию давления в выходном трубопроводе при возможных всплесках давления при включении или отключении источников потребления газа, установленных внутри дома или объекта газоснабжения
Характеристики
- Рабочая среда: Природный газ по ГОСТ5542-2014, паровая фаза сжиженного газа по ГОСТ 20448-2018
- Номинальное давление, МПа: PN 6
Опции
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
